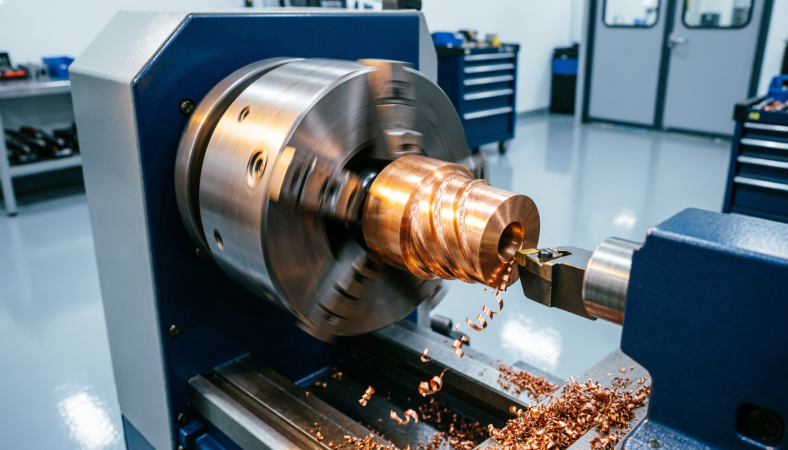

Бронза — сплав на основе меди с оловом, алюминием, бериллием или кремнием. Она обладает высокой вязкостью, склонностью к налипанию на режущий инструмент и неравномерной твердостью (например, литейная бронза имеет твердую корку и более мягкую сердцевину). Неправильная подготовка к токарной обработке бронзы ведет к:
- Вибрациям и биению заготовки
- Быстрому износу резца
- Появлению задиров и раковин на поверхности
- Разрушению детали при снятии припуска
Этапы подготовки поверхности бронзы к токарной обработке
Правильная подготовка поверхности бронзы — это последовательный процесс, каждый шаг которого напрямую влияет на качество резания, стойкость инструмента и итоговую шероховатость. Ниже приведены все стадии с техническими нюансами.
Этап 1. Входной контроль и диагностика заготовки
Назначение: выявить скрытые дефекты и определить режим подготовки.
- Проверка геометрии:
- Измерение овальности (разница диаметров в двух перпендикулярных плоскостях) — допуск не более 0,3 мм на 100 мм длины.
- Контроль конусности — при значительной конусности требуется правка центра.
- Торцевое биение — при наличии «грибка» (литейной неровности) заготовку центруют по наружному диаметру.
- Определение типа бронзы (тест шлифом или искрой):
- Оловянная бронза (БрО10Ф1) — искра короткая, темно-красная.
- Алюминиевая (БрАЖ9-4) — искра белая с мелкими звездочками.
- Бериллиевая (БрБ2) — искра отсутствует, поверхность матовая после надфиля.
- Оценка твердости поверхности:
- Если HB > 180 — необходим предварительный отжиг (нагрев до 600°C, медленное охлаждение в печи).
- Если твердость неравномерна (твердая корка на вязкой основе) — планируют черновую обдирку в 2 прохода.
Этап 2. Механическая очистка и удаление литейной корки
Литейная корка содержит оксиды, песок и раковины. Ее удаление обязательно.
| Операция | Инструмент/режим | Критерий завершения |
|---|---|---|
| Грубая очистка | Стальная щетка с зернистостью P240 (вручную или на шлифмашине). Движения вдоль оси заготовки. | Отсутствие видимого песка, грязи, шелушащейся окалины. |
| Обдирка литейной корки | Черновой токарный резец с пластиной ВК8, скорость 40–50 м/мин, подача 0.3–0.5 мм/об, глубина резания 1.0–2.5 мм. | Под коркой появился однородный металл без раковин глубиной >0.3 мм. |
| Выравнивание дефектных мест | При обнаружении раковин — зачистка лепестковым кругом зернистостью P60, затем заполнение дефектов (если конструкция позволяет) или снятие до чистого слоя. | Отсутствие уступов, перепадов высоты более 0.1 мм на участке 10 мм. |
Важно: При обдирке бронзы не допускайте накопления стружки на резце — она имеет свойство навиваться и царапать подготовленную поверхность. Применяйте стружколом на резце.
Этап 3. Химическая и абразивная финишная подготовка
После удаления корки поверхность нуждается в обезжиривании и устранении микронеровностей.
- Обезжиривание (последовательно):
- Первичное протирание ветошью, смоченной уайт-спиритом — удаление следов СОЖ и консервационной смазки.
- Вторичная обработка ацетоном или изопропанолом (только для алюминиевой и кремнистой бронзы; оловянную бронзу протирать керосином).
- Пассивация (по необходимости) — для кремнистой бронзы БрК3: выдержка 3–5 минут в 5% растворе лимонной кислоты с последующей сушкой горячим воздухом.
- Контроль чистоты: после обезжиривания проведите хлопчатобумажной салфеткой — на ней не должно оставаться черных или зеленых следов.
- Микрошлифовка (для чистового точения высокого класса):
- Применение брусков М20–М14 (алмазные) на пастах.
- Движение по спирали без нажима — задача удалить слой наклепа, образовавшийся при черновой обдирке.
Этап 4. Калибровка посадочных баз и установка на станок
Подготовленная поверхность не должна иметь искажений при базировании.
- Правка центровых отверстий (если обработка в центрах): зенковка углом 60°, обязательно с охлаждением (сульфофрезол).
- Исправление торцов: подрезание на глубину 0.2–0.5 мм для получения перпендикулярной базы.
- Формирование «рубашки» под кулачки патрона:
- На обрабатываемую поверхность временно надевают медную или алюминиевую прокладку (губки патрона не должны контактировать с подготовленной бронзой напрямую — останутся вмятины).
- Для нежестких заготовок используют разрезные втулки.
Этап 5. Пробный проход и контроль качества подготовки
Перед чистовой токарной обработкой обязательно выполните тестовый съем металла (длина 5–10 мм).
| Параметр проверки | Допустимое состояние | Действие при отклонении |
|---|---|---|
| Шероховатость пробной зоны | Ra не более 6.3 (визуально — равномерный блеск без задиров) | Уменьшить подачу до 0.05–0.08 мм/об, увеличить скорость резания на 15% |
| Цвет поверхности после прохода | От светло-золотистого до темно-коричневого (без черных полос и радужных пятен) | При синеве — снизить скорость; при черных вкраплениях — нагартовка, требуется отжиг |
| Характер стружки | Элементная или сливная, но без длинных «паутин» (бронза не должна рваться) | Длинная ленточная стружка — увеличить передний угол резца |
Особенности для разных видов бронзы
| Марка / тип бронзы | Проблема при подготовке | Рекомендация |
|---|---|---|
| Оловянная (БрО10Ф1, БрОЦС6-6-3) | Высокая хрупкость, раковины | Предварительная пропитка маслом или цианирование (для уменьшения микротрещин) |
| Алюминиевая (БрАЖ9-4, БрА10-3-1,5) | Твердая, вязкая корка | Обдирка на пониженных оборотах (400–600 об/мин) с поливом эмульсией |
| Кремнистая (БрК3, БрКМц3-1) | Налипание на резец | Перед точением — зеркальная зачистка до Rz 40 и пассивирование в 5% лимонной кислоте |
Инструментальная подготовка станка
Поверхность детали будет качественной только при правильной настройке резца:
- Передний угол γ — от 0 до 4° (для хрупких бронз 0°, для вязких — 3–4°).
- Задний угол α — 6–8° (меньше, чем для стали, чтобы избежать вибраций).
- Радиус при вершине — 0,5–1,0 мм (острые кромки быстро выкрашиваются).
- Материал пластины — твердый сплав ВК8, ВК6 (для черновой) и ВК3М (для чистовой). НЕ использовать быстрорежущую сталь Р18 — она «схватывается» с бронзой.
Контроль качества подготовки перед чистовой обработкой
Чистовая токарная обработка бронзы не прощает ошибок, допущенных на этапе подготовки. Контроль качества — это система проверок, которая занимает 3–5 минут, но предотвращает до 90% случаев брака (задиры, увод размера, разрушение резца). Ниже — все обязательные параметры контроля.
1. Визуально-оптический контроль
Проводится при ярком боковом освещении (светильник ЛЭД 4000–5000K) и с использованием лупы 4–10х.
- Раковины и поры: Недопустимы открытые раковины глубиной >0.1 мм. Допускаются точечные поры диаметром до 0.3 мм с расстоянием между ними не менее 5 мм (иначе при точении образуется «рябь»).
- Цвет поверхности:
- Норма: Равномерный матовый оттенок от золотистого до темно-бронзового.
- Дефект — синие/фиолетовые пятна: признак местного перегрева при черновой обдирке (микроструктура перекристаллизована, будет налипание на резец).
- Дефект — черные точки или полосы: окалина или литейный песок, впрессованный в металл — обязательная зачистка до чистого слоя.
- Следы инструмента: после щетки или шлифовки не должно быть спиральных рисок (глубиной более 0.05 мм). Направление рисок — только осевое или кольцевое, без пересечений.
2. Контроль шероховатости (Ra и Rz)
Для чистового точения бронзы подготовленная поверхность должна иметь шероховатость не выше указанной в таблице.
| Вид бронзы | Требуемый параметр Ra (мкм) | Метод контроля | Предельная Rz (мкм) |
|---|---|---|---|
| Оловянная (хрупкая) | ≤ 3.2 | Образцом сравнения или профилометром | ≤ 16 |
| Алюминиевая (вязкая) | ≤ 6.3 | Щуп-индикатор (метод «поцарапывания») | ≤ 32 |
| Бериллиевая | ≤ 1.6 | Только профилометр | ≤ 8 |
| Кремнистая | ≤ 4.0 | Оптический метод (сравнение с репликой) | ≤ 20 |
Экспресс-метод без приборов: провести ногтем поперек рисок. Если ноготь «цепляется» или слышен звук царапанья — шероховатость превышена, требуется доводка шлифшкуркой Р400.
3. Контроль геометрии и отклонений формы
Подготовленная поверхность должна быть базовой для чистового прохода. Проверяют:
- Овальность: измеряют индикаторным нутромером в двух перпендикулярных сечениях каждого пояса. Допуск — не более 0.03 мм на 50 мм диаметра. При превышении — заготовку дополнительно протачивают черновым резцом.
- Конусность: на длине 100 мм разница диаметров не должна превышать 0.02 мм. Измеряется микрометром в трех точках.
- Торцевое биение (для обработки в патроне): индикатор на стойке, упор в торец. Показания не более 0.02 мм. Иначе — переустановка или подрезка торца.
4. Контроль чистоты и отсутствия загрязнений
Остатки масел, следов от обезжиривателей или абразивной пыли приводят к микроприжогам при точении.
- Проба на чистоту белой салфеткой: провести сухой х/б тканью по поверхности — ни следа зеленого, черного или масляного отпечатка.
- Водная проба (капельная):
- Нанести каплю дистиллированной воды на поверхность.
- Оценить растекание: капля должна растекаться равномерным пятном. Если собирается в шар — гидрофобная пленка (масло).
- После смыва — нет белого или сизого налета (признак активного хлора от некачественных растворителей).
- Допустимые загрязнения: только сухая пыль от самой бронзы, удаляемая сжатым воздухом (0.3–0.5 атм, без масла в линии).
5. Контроль твердости и наклепа поверхностного слоя
После черновой обработки на бронзе часто возникает нагартовка (упрочнение 50–100 мкм). Перед чистовым точением ее обязательно проверяют.
| Метод проверки | Признак отсутствия наклепа | Признак наклепа (брак) | Исправление |
|---|---|---|---|
| Проба надфилем | Надфиль (№4) снимает равномерную тонкую стружку, поверхность не блестит | Надфиль скользит, появляется зеркальный блеск, стружка в виде пыли | Низкотемпературный отжиг (300°C, 1 час) или удаление слоя лепестковым кругом |
| Вдавливание шариком (пониженная нагрузка) | Отпечаток диаметром 0.6–0.8 мм (по Бринеллю HB 90–120) | Отпечаток менее 0.5 мм (HB >180) с трещинками по краям | Механическое снятие наклепанного слоя (глубина 0.05–0.1 мм) |
6. Контроль базирования (установка на станок)
Даже идеально подготовленная поверхность потеряет качество, если заготовка закреплена с перекосом.
- Биение по индикатору (ИЧ-10): при вращении шпинделя от руки стрелка не должна колебаться более чем на 0.01 мм для деталей до 100 мм.
- Зазор между кулачками патрона и подготовленной поверхностью: использовать медные/латунные проставки, зазор 0.02–0.05 мм. Проверяется щупом.
- Установка в центрах: контроль угла центрового отверстия — не более 2° отклонения от оси. Использовать пасту ГОИ для притирки центра.
Типичные ошибки при подготовке бронзы
- Использование затупленного инструмента → вызывает нагартовку поверхности, которую невозможно исправить чистовым проходом.
- Отсутствие предварительной обдирки → литейная корка «дробит» резец за первые 30 секунд работы.
- Недостаточное охлаждение → бронза трескается по границам зерен. Рекомендована подача СОЖ (сульфофрезол или 8% эмульсия) непосредственно в зону резания.
- Слишком высокая подача на черновом этапе (>0,4 мм/об) → вырывание целых кусков бронзы (сколы).
Качественная токарная обработка бронзы начинается не на станке, а на этапе подготовки поверхности. Очистка от корки, обезжиривание и соблюдение геометрии резца позволяют получить размерную точность IT8–IT9 без раковин и налипаний. Всегда делайте пробный проход на обрезке того же материала перед финишной обработкой ответственной детали.
